产品简介

电动螺旋压力机是新一代的锻压行业用智能设备。安锻智能伺服直驱电动螺旋压力机主要由主机部分、液压部分、电气部分、安全配置等部分组成。主机部分为整个设备的执行部分，其结构采用整体机身结构型式，机身为一个刚性的封闭框架，以承受压力机的全部工作载荷。永磁同步电机转子直接与螺杆连接，驱动大飞轮、螺杆旋转，通过螺旋副驱动装在滑块中的主螺母，通过电机的正反转驱动滑块上下往复运动。滑块采用可调式“X”型导向结构，便于调整导轨间隙，提高锻件精度。液压部分主要为润滑液压系统、顶料液压系统。电气系统主要为控制系统、显示系统、工艺参数管理系统、故障报警及诊断系统等组成。安锻智能伺服直驱电动螺旋压力机具有适用性大，结构简便，调整维护简便，滑块无下死点，便于模具设计，锻件精度高等特点。适用于钢、铝及其他合金的精锻、精压、压印、精整与校平等工序。电动螺旋压力机既能用于热锻，又能用于精锻、精整；大量应用于以下行业： 1.汽车行业：生产发动机组件，传动轴组件，齿轮组件，刹车盘组件等。 2.电机行业：生产电机微电机组件等。 3.家电行业：生产家电配件等。 4.机械行业：生产机械零部件，自动化组件等。 5.电力行业：生产风电叶片，电力金具、零部件等。 6.航空行业：生产涡轮叶片，特殊螺栓等零部件。 7.医疗行业：生产手术钳等医疗器械。 8.索具行业：生产吊钩、卸扣、吊环等锁具。 9.工具行业：生产手钳、梅花扳手、开口扳手、呆扳手、水管钳等工具。

技术参数

J58ZK系列电动螺旋压力机参数表
型号	单位	J58ZK-400	J58ZK-500	J58ZK-630	J58ZK-800	J58ZK-1000	J58ZK-1250	J58ZK-1600	J58ZK-2000	J58ZK-2500
公称力	kN	4000	5000	6300	8000	10000	12500	16000	20000	25000
工作允许工作力	kN	6300	8000	10000	12500	16000	20000	25000	32000	40000
运动部分能量	kJ	40	50	80	100	160	200	280	360	500
滑块行程H₀	mm	400	400	450	470	500	520	600	600	650
行程次数	次/min	24	22	20	19	18	17	16	15	14
封闭高度H	mm	570	570	720	720	750	750	960	1000	1050
工作台垫板厚度h	mm	120	120	160	160	200	200	220	240	250
工作台尺寸 (前后×左右)	mm	730×750	730×750	820×900	820×900	920×1050	920×1050	1000×1280	1000×1280	1200×1400

产品特点及优势

1、效率高：

采用交流永磁同步伺服直驱电机，励磁时间短、瞬间扭矩大，打击次数提高10%以上，振动小、绿色环保；

2、零传动：

直接将扭矩传递给螺杆，没有中间传动部件，没有能量损失，传动效率提高20%以上；

3、高精度：

驱动系统采用伺服控制技术，运行稳定性好，打击能量可数字化控制，确保能量的稳定性和重复精度，X型长导轨抗偏载能力强，确保的精度得到有效保持，产品成型精度高、成形一致性好，可实现精密锻造，也能增加模具使用寿命；

4、高可靠性：

结构简单合理，传动链短，取消了传统的电动机和齿轮或皮带传动系统，避免了传统电动机和齿轮寿命低的弱点，而且飞轮采用摩擦过载保护，传动系统加了具有润滑保护，润滑性能好，机械故障少、操作简单、维护保养方便，设备使用寿命长；

5、工艺适应性强:

行程高度调整方便，可实现多工位打击；多种机身型式，可适应普通和自动化锻造需求；

6、变频驱动技术：

电机发热量小，无功功率损耗少，没有传动效率损失，节能效果好，比普通异步电机节能8-10%，同时不会对电网及其他设备造成冲击；

7、智能检测控制系统：

电气控制系统采用可编程控制器（PLC）作为主控器件，提高了整机运行的可靠性。采用人机界面（HMI）实现操作人员与机器的信息交换，方便用户进行打击能量等参数的设定与机器的故障显示；具有远程监控功能和远程维护接口，可在线采集电机温度、滑块位置、滑块速度、实际打击能量等设备信息，实时监测设备运行状态，位置控制精准，方便远程维护、在线监测、OEE数据，并能进行维护预警等，易操作易维护，满足客户的运维要求；

8、可扩展性好：

预留自动化生产线接口，可进行程序锻造，可自动按预先设定的打击参数进行打击，可与机械手/机器人实现节拍控制，实现无人化生产；

9、机身综合刚度好:

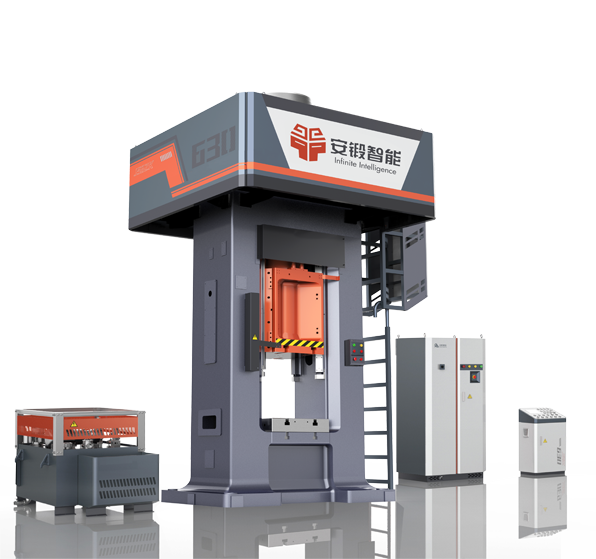

J58ZK系列数控电动螺旋压力机
